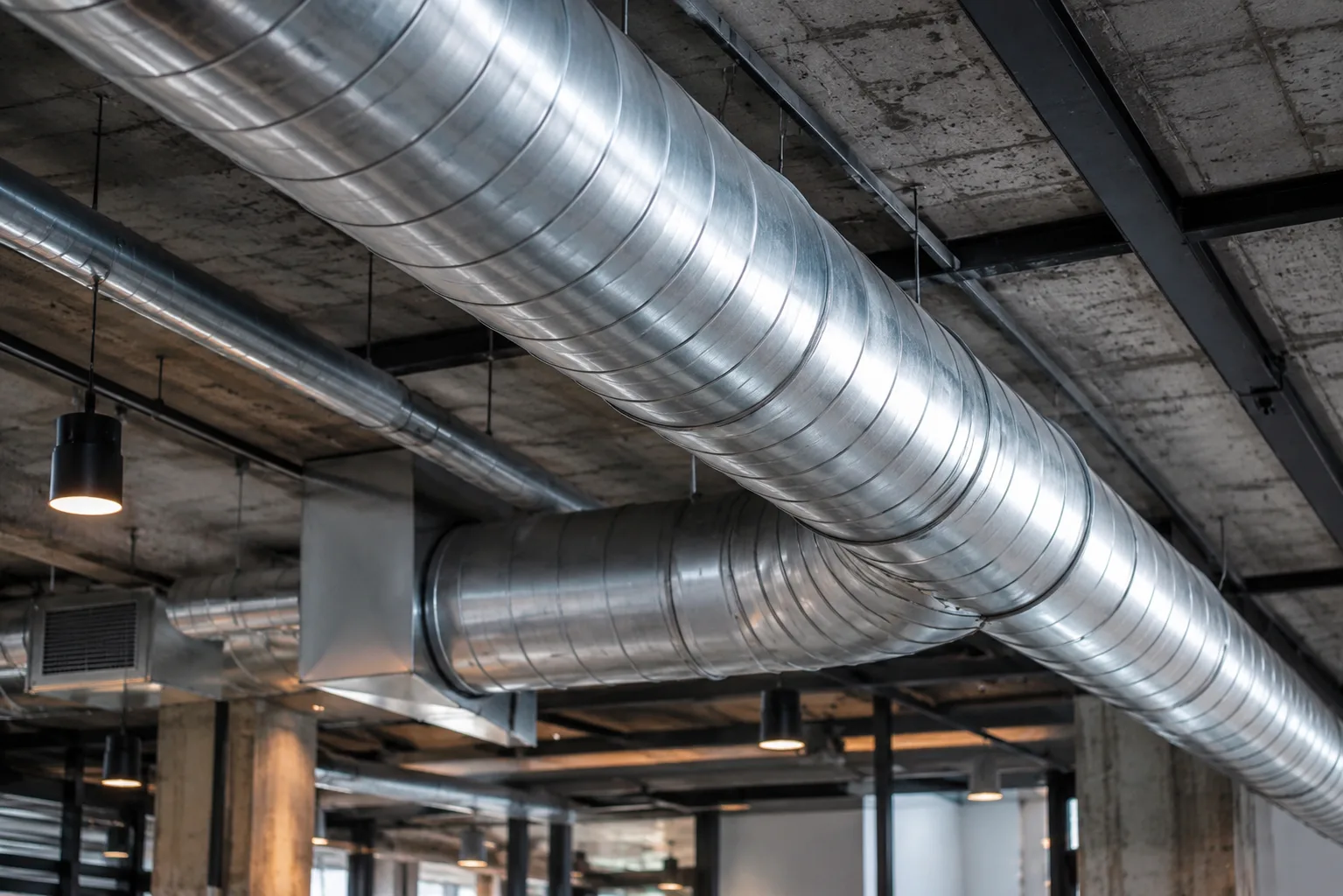

چرا کانال اسپیرال بهتر است؟ اگر در حال طراحی یا اجرای یک سیستم تهویه مطبوع هستید، احتمالاً با این سؤال روبهرو شدهاید که چرا کانال اسپیرال بهتر است؟ آیا شکل گرد واقعاً میتواند عملکرد سیستم را بهتر کند؟ آیا قیمت آن اقتصادیتر است؟ نصب آن سادهتر انجام میشود؟ و مهمتر از همه، آیا کانال اسپیرال برای پروژه شما انتخاب مناسبی است؟
پاسخ کوتاه این است: در بسیاری از پروژهها بله؛ اما نه در همه شرایط.
کانال اسپیرال به دلیل ساختار گرد، استحکام مناسب، سطح داخلی نسبتاً یکنواخت، اتصالات متنوع و ظاهر مدرن، در پروژههای تجاری، صنعتی و حتی فضاهای معماری اکسپوز کاربرد زیادی دارد. استانداردهای فنی مانند ASHRAE نیز در شرایطی که محدودیت فضا وجود نداشته باشد، کانال گرد را نسبت به کانال چهارگوش ترجیح میدهند؛ از جمله به دلیل وزن کمتر و محیط پیرامونی کمتر در قطر معادل.
در این مقاله بررسی میکنیم چرا کانال اسپیرال بهتر است، چه مزایایی دارد، در چه شرایطی کانال چهارگوش گزینه مناسبتری است و هنگام خرید و اجرای آن باید به چه نکاتی توجه کنید.
کانال اسپیرال نوعی کانال هوای گرد است که معمولاً از ورق فلزی بهصورت مارپیچی شکل میگیرد. این ساختار مارپیچی باعث ایجاد یک درز پیوسته در طول کانال میشود و به آن استحکام مکانیکی مناسبی میدهد.
این کانالها میتوانند از متریال مختلفی مانند:
ساخته شوند.
استانداردهای صنعتی SMACNA نیز کانالهای گرد اسپیرال را بهعنوان یکی از گزینههای شناختهشده برای کاربردهای مختلف صنعتی و تهویه معرفی میکنند.
تفاوت اصلی کانال اسپیرال با کانال چهارگوش، هندسه آن است. در کانال چهارگوش، هوا از میان چهار سطح تخت عبور میکند؛ اما در کانال گرد، جریان هوا در یک مقطع دایرهای حرکت دارد.
این تفاوت ظاهراً ساده، روی وزن، استحکام، اصطکاک، سطح مورد نیاز برای ساخت و حتی ظاهر نهایی سیستم تأثیر میگذارد.
گالوانیزه یکی از رایجترین انتخابها برای سیستمهای تهویه معمولی است و نسبت مناسبی میان قیمت و مقاومت ایجاد میکند.
استیل زمانی اهمیت بیشتری پیدا میکند که مقاومت در برابر خوردگی یا شرایط خاص محیطی مورد نیاز باشد.
آلومینیوم نیز به دلیل وزن پایین میتواند در برخی پروژههای خاص مورد توجه قرار گیرد.
انتخاب جنس نباید صرفاً بر اساس قیمت انجام شود؛ دما، رطوبت، نوع هوا، شرایط محیطی، فشار کاری و الزامات پروژه نیز باید بررسی شوند.
برای پاسخ دقیق به سؤال چرا کانال اسپیرال بهتر است باید مجموعهای از عوامل را در کنار یکدیگر ببینیم، نه فقط قیمت اولیه کانال.
مهمترین مزایا عبارتاند از:
ASHRAE اشاره میکند که کانال گرد در صورت نبود محدودیت فضایی، به دلایلی مانند وزن کمتر و محیط پیرامونی کمتر، نسبت به کانال چهارگوش مزایایی دارد.
یکی از مهمترین دلایلی که باعث میشود بپرسیم چرا کانال اسپیرال بهتر است، موضوع جریان هواست.
هندسه گرد معمولاً شرایط مناسبی برای عبور هوا ایجاد میکند. در طراحی صحیح، کاهش آشفتگیهای غیرضروری و کنترل مناسب افت فشار میتواند به عملکرد بهتر سیستم کمک کند.
البته نباید تصور کرد که هر کانال اسپیرالی بدون محاسبات مهندسی، حتماً افت فشار کمتری دارد. قطر کانال، سرعت هوا، طول مسیر، زانوییها، سهراهیها، دمپرها، تبدیلها و دریچهها همگی در افت فشار نهایی مؤثر هستند.
بنابراین مزیت اصلی کانال گرد زمانی خودش را نشان میدهد که قطر و اجزای سیستم بر اساس دبی و سرعت مناسب انتخاب شده باشند.
ساختار مارپیچی فقط برای زیبایی نیست. درز اسپیرال میتواند به افزایش سختی و استحکام کانال کمک کند.
SMACNA نیز به همین موضوع اشاره کرده و توضیح میدهد که ساختار درز مارپیچی امکان نسبت قطر به ضخامت بالاتری را نسبت به برخی انواع کانال گرد با درز طولی فراهم میکند.
این ویژگی در پروژههایی که کانالهای نسبتاً بزرگ، مسیرهای طولانی یا شرایط کاری خاص دارند، اهمیت بیشتری پیدا میکند.
البته دوام واقعی به کیفیت ورق، ضخامت، نوع پوشش، کیفیت ساخت، اتصالات و شرایط محیطی وابسته است.
یکی از موضوعات بسیار مهم در سیستمهای تهویه، نشتی هواست.
حتی اگر فن و هواساز بسیار قدرتمند باشند، نشتی قابل توجه در شبکه کانال میتواند بخشی از عملکرد سیستم را هدر دهد.
ASHRAE تأکید میکند که اتصالات، درزها و نفوذیهای سیستم کانال باید به شکل مناسب آببندی شوند تا سیستم به معیارهای نشتی مورد نظر برسد.
کانال اسپیرال به دلیل نوع ساخت و امکان استفاده از اتصالات مناسب میتواند برای ایجاد یک شبکه نسبتاً کمنشتی بسیار مناسب باشد؛ اما این مزیت خودکار و تضمینشده نیست.
کیفیت اجرای اتصالات، گسکت، فلنج، درزگیر و نصب صحیح، نقش تعیینکننده دارد.
یکی دیگر از پاسخهای مهم به سؤال چرا کانال اسپیرال بهتر است، وزن و اجرای آن است.
کانال گرد در بسیاری از شرایط نسبت به کانال چهارگوش با ظرفیت مشابه میتواند وزن مناسبی داشته باشد. ASHRAE نیز وزن کمتر کانال گرد را در مقایسه با کانال چهارگوش با قطر معادل ذکر میکند.
وزن کمتر میتواند روی موارد زیر اثر بگذارد:
البته در پروژه واقعی باید وزن بر اساس قطر، ضخامت ورق، فشار کاری و تقویتها محاسبه شود.
کانال اسپیرال در سیستمهای HVAC به دلیل انعطاف مناسب در طراحی و قابلیت استفاده در مسیرهای مختلف، گزینه محبوبی محسوب میشود.
در یک سیستم تهویه استاندارد، هدف فقط انتقال هوا نیست. باید هوا با دبی و فشار مناسب به نقاط مورد نظر برسد و انرژی مصرفی سیستم نیز کنترل شود.
به همین دلیل انتخاب کانال باید در کنار انتخاب فن، هواساز، دریچه، دمپر و عایق انجام شود.
تأثیر کانال اسپیرال بر مصرف انرژی
آیا کانال اسپیرال الزاماً باعث کاهش مصرف برق میشود؟
خیر، بهصورت مطلق نمیتوان چنین ادعایی کرد.
اما یک شبکه کانال با طراحی مناسب، افت فشار کنترلشده و نشتی پایین میتواند شرایط بهتری برای عملکرد سیستم ایجاد کند.
هرچه فن برای غلبه بر افت فشار اضافی انرژی بیشتری مصرف کند، هزینه بهرهبرداری افزایش مییابد. بنابراین طراحی صحیح مسیر کانال، انتخاب قطر مناسب و کاهش مقاومتهای غیرضروری اهمیت زیادی دارد.
در نتیجه بهتر است به جای جمله «کانال اسپیرال همیشه کممصرفتر است»، بگوییم:
کانال اسپیرال میتواند در یک سیستم مهندسیشده و صحیح، به ایجاد شبکه انتقال هوای کارآمد کمک کند.
تأثیر طراحی کانال بر صدای سیستم
هندسه کانال روی رفتار صوتی سیستم نیز تأثیر دارد.
ASHRAE اشاره میکند که کانال گرد مقاومت خوبی در برابر انتقال برخی صداهای فرکانس پایین از جداره دارد؛ با این حال، رفتار صوتی سیستم به سرعت هوا، تجهیزات، اتصالات، عایق و طراحی کلی شبکه نیز وابسته است.
پس اگر پروژه شما بیمارستان، استودیو، هتل یا فضای اداری حساس به صداست، نباید فقط بر اساس شکل کانال تصمیم بگیرید.
مقایسه این دو سیستم زمانی مفید است که بدانیم هر کدام برای چه شرایطی طراحی شدهاند.
| معیار | کانال اسپیرال | کانال چهارگوش |
| شکل | گرد | مستطیلی |
| استحکام | مناسب | نیازمند توجه بیشتر به تقویت |
| وزن | معمولاً مناسب | میتواند بیشتر باشد |
| ظاهر | مدرن و صنعتی | معمولاً پنهانتر |
| اجرای اکسپوز | بسیار مناسب | کمتر رایج |
| استفاده در فضای سقف کاذب | وابسته به شرایط | در برخی فضاها مناسبتر |
| انعطاف در ابعاد | قطرهای مشخص | امکان سفارشیسازی ابعاد |
| مسیرهای کمارتفاع | ممکن است محدودیت ایجاد کند | گاهی مزیت دارد |
| مسیرهای طولانی | گزینه مناسب | مناسب با طراحی صحیح |
نکته مهم این است که هیچکدام همیشه بر دیگری برتری ندارند.
حتی ASHRAE نیز ترجیح کانال گرد را مشروط به نبود محدودیت فضایی میداند. (ASHRAE Handbook)
قیمت به تنهایی معیار مناسبی برای انتخاب نیست.
قیمت کانال اسپیرال تحت تأثیر عواملی مانند:
قرار دارد.
از طرف دیگر، هزینه واقعی کانال چهارگوش نیز فقط قیمت ورق نیست. ساخت، تقویت، فلنجکاری، حمل، نصب و آببندی میتوانند بخش قابل توجهی از هزینه نهایی را تشکیل دهند.
بنابراین هنگام استعلام قیمت، هزینه کل سیستم نصبشده را مقایسه کنید، نه فقط قیمت هر کیلو ورق.
در بسیاری از پروژهها، کانال اسپیرال به دلیل ساختار آماده و اتصالات استاندارد میتواند اجرای نسبتاً سریعی داشته باشد.
در مقابل، کانال چهارگوش معمولاً به اجزای ساختاری و تقویت بیشتری نیاز دارد؛ البته این موضوع به ابعاد و فشار کاری بستگی دارد.
در پروژههای بزرگ، حتی کاهش چند ساعت در عملیات نصب میتواند روی برنامه زمانبندی و هزینه نیروی انسانی اثر بگذارد.
اگر قرار است کانالها در معرض دید باشند، ظاهر اهمیت زیادی پیدا میکند.
کانال اسپیرال در فضاهایی مانند:
میتواند بخشی از طراحی داخلی باشد.
رنگآمیزی مناسب یا انتخاب متریال خاص نیز میتواند آن را با معماری فضا هماهنگ کند.
به همین دلیل در پروژههای اکسپوز، سؤال چرا کانال اسپیرال بهتر است فقط یک سؤال فنی نیست؛ پاسخ آن میتواند جنبه زیباییشناسی هم داشته باشد.
این قسمت بسیار مهم است.
اگر فضای بالای سقف ارتفاع کمی داشته باشد، کانال گرد ممکن است در بعضی نقاط پروژه دردسرساز شود. یک کانال چهارگوش با ارتفاع کم میتواند در چنین شرایطی انتخاب مناسبتری باشد.
بنابراین پیش از انتخاب باید موارد زیر بررسی شوند:
در واقع پاسخ صحیح به سؤال چرا کانال اسپیرال بهتر است همیشه وابسته به شرایط پروژه است.
کانال اسپیرال برای طیف وسیعی از پروژهها مناسب است.
در ساختمانهای تجاری، کانال اسپیرال میتواند برای سیستم هوای رفت، برگشت یا اگزاست استفاده شود.
بهخصوص در پروژههایی که مسیر کانال قابل مشاهده است، ظاهر گرد و منظم آن یک مزیت محسوب میشود.
در فضاهای صنعتی، استحکام و قابلیت طراحی برای شرایط کاری اهمیت زیادی دارد.
SMACNA برای کانالهای گرد اسپیرال کاربردها و کلاسهای مختلفی را در استانداردهای صنعتی خود پوشش میدهد؛ البته انتخاب کانال باید متناسب با نوع سیال، فشار، دما و شرایط محیطی باشد. (smacna.org)
در معماری مدرن، گاهی کانال به جای مخفی شدن، عمداً در معرض دید قرار میگیرد.
در چنین شرایطی کانال اسپیرال میتواند هم یک عنصر تأسیساتی و هم بخشی از زبان طراحی داخلی باشد.
برای پاسخ حرفهای به چرا کانال اسپیرال بهتر است باید معایب آن را هم بگوییم.
مهمترین محدودیتها عبارتاند از:
بنابراین اگر کسی بگوید کانال اسپیرال در تمام پروژهها بهترین گزینه است، این ادعا از نظر مهندسی دقیق نیست.
انتخاب صحیح باید بر اساس طراحی سیستم انجام شود.
اگر قصد خرید دارید، قبل از دریافت قیمت مشخص کنید چه محصولی دقیقاً نیاز دارید.
مهمترین عوامل عبارتاند از:
| عامل | تأثیر |
| قطر | افزایش قطر معمولاً مصرف ورق را افزایش میدهد |
| ضخامت ورق | مستقیماً روی وزن و قیمت اثر دارد |
| جنس | استیل و برخی متریالها هزینه بالاتری دارند |
| متراژ | حجم سفارش روی هزینه نهایی اثر میگذارد |
| اتصالات | زانو، سهراهی، تبدیل و فلنج هزینه جداگانه دارند |
| عایق | هزینه مصالح و اجرا را افزایش میدهد |
| نصب | وابسته به ارتفاع و دشواری پروژه است |
| حمل | پروژههای دورتر هزینه حمل بیشتری دارند |
پس اگر فروشندهای فقط با پرسیدن «چند متر کانال میخواهید؟» قیمت نهایی بدهد، احتمالاً اطلاعات کافی برای یک برآورد مهندسی در اختیار ندارد.
برای انتخاب درست، ابتدا دبی هوا و مسیر کانال را مشخص کنید.
سپس قطر کانال، سرعت جریان، افت فشار، ضخامت ورق، نوع اتصال و شرایط محیطی تعیین میشوند.
قطر نباید فقط بر اساس فضای موجود انتخاب شود.
اگر قطر بیش از حد کوچک باشد، سرعت هوا و افت فشار ممکن است افزایش پیدا کند. قطر بیش از حد بزرگ نیز میتواند هزینه و فضای مورد نیاز را افزایش دهد.
بنابراین سایز باید توسط طراحی مهندسی سیستم مشخص شود.
برای محیط معمولی، گالوانیزه انتخاب رایجی است.
برای محیطهای خورنده یا شرایط خاص، ممکن است استیل یا متریال دیگری مورد نیاز باشد.
نوع کاربری را مشخص کنید؛ مثلاً کانال هوای تازه یک ساختمان اداری با کانال انتقال هوای خورنده صنعتی یکسان نیست.
حتی بهترین کانال بدون عایق و اتصال مناسب نمیتواند عملکرد ایدهآلی داشته باشد.
در کانالهای هوای سرد یا گرم، موضوع انتقال حرارت و تشکیل میعان اهمیت دارد. همچنین اتصالات باید متناسب با فشار و کلاس نشتی مورد نیاز انتخاب شوند.
چند اشتباه رایج میتواند هزینه پروژه را بالا ببرد:
ارزانترین کانال الزاماً اقتصادیترین گزینه نیست.
ضخامت باید با قطر، فشار و شرایط کاری هماهنگ باشد.
مسیر کانال باید از نظر مهندسی بررسی شود.
نشتی هوا میتواند عملکرد کل شبکه را تحت تأثیر قرار دهد.
حتماً قبل از سفارش، ارتفاع و عرض مسیرهای واقعی پروژه بررسی شود.
گاهی قیمت خود کانال مناسب به نظر میرسد، اما هزینه زانو، سهراهی، تبدیل، فلنج و نصب باعث افزایش قابل توجه مبلغ نهایی میشود.
در بسیاری از شرایط، کانال اسپیرال به دلیل هندسه گرد، وزن مناسب، استحکام و ظاهر مطلوب گزینه بسیار خوبی است. با این حال، اگر محدودیت ارتفاع یا شکل خاصی از فضای نصب وجود داشته باشد، کانال چهارگوش ممکن است انتخاب بهتری باشد. ASHRAE نیز ترجیح کانال گرد را در شرایطی مطرح میکند که محدودیت فضایی وجود نداشته باشد. (ASHRAE Handbook)
بهصورت مستقیم نمیتوان گفت خود کانال باعث کاهش مصرف انرژی میشود. اما طراحی مناسب کانال، کنترل افت فشار و کاهش نشتی میتواند به عملکرد کارآمدتر سیستم تهویه کمک کند.
در ساختمانهای تجاری، اداری، صنعتی، فروشگاهی، رستورانها، سالنها و پروژههای دارای طراحی اکسپوز کاربرد زیادی دارد. انتخاب نهایی باید بر اساس محاسبات و شرایط پروژه انجام شود.
عمر مفید عدد ثابتی نیست. جنس ورق، پوشش ضدخوردگی، رطوبت، دما، کیفیت ساخت و شرایط محیطی روی طول عمر اثر دارند. یک کانال با کیفیت و اجرای مناسب میتواند سالها بدون مشکل جدی کار کند.
اگر از فولاد یا ورق گالوانیزه استفاده شود، مقاومت در برابر خوردگی به نوع پوشش و شرایط محیطی بستگی دارد. در محیطهای بسیار مرطوب یا خورنده، باید متریال مناسب انتخاب شود.
قیمت معمولاً با توجه به قطر، ضخامت، جنس ورق، متراژ، اتصالات، عایق، حمل و نصب تعیین میشود. برای برآورد دقیق، مشخصات فنی پروژه ضروری است.
در بسیاری از سیستمهای سرمایش و گرمایش، عایقکاری برای کنترل انتقال حرارت و جلوگیری از مشکلاتی مانند تشکیل میعان ضروری یا بسیار مهم است. نوع و ضخامت عایق باید بر اساس شرایط پروژه تعیین شود.
ظاهر منظم و صنعتی کانال اسپیرال باعث شده در بسیاری از پروژههای مدرن بهصورت نمایان استفاده شود. در این حالت، کانال علاوه بر عملکرد تأسیساتی، بخشی از طراحی داخلی محسوب میشود.
بله، در صورت طراحی صحیح میتواند گزینه مناسبی برای مسیرهای طولانی باشد. با این حال، طول مسیر به تنهایی معیار تصمیمگیری نیست و باید افت فشار، دبی، قطر و تعداد اتصالات بررسی شود.
خیر. نوع سیال، فشار، دما، میزان ذرات و خورندگی محیط باید بررسی شود. SMACNA نیز برای کاربردهای صنعتی مختلف محدودیتها و کلاسهای متفاوتی در نظر گرفته است. (smacna.org)
اگر بخواهیم یک پاسخ کوتاه بدهیم، ترکیب هندسه گرد، استحکام مناسب، وزن مطلوب، قابلیت آببندی و ظاهر مناسب از مهمترین مزایای آن است.
ابتدا باید دبی هوا، مسیر، فضای نصب، فشار، دما و شرایط محیطی مشخص شود. سپس قطر، ضخامت، جنس و نوع اتصالات انتخاب میشوند. قیمت باید بعد از مشخص شدن این موارد بررسی شود.
جمعبندی: چرا کانال اسپیرال بهتر است؟
حالا میتوانیم پاسخ دقیقتری به سؤال چرا کانال اسپیرال بهتر است بدهیم.
کانال اسپیرال در بسیاری از پروژهها به دلیل هندسه گرد، استحکام مناسب، وزن مطلوب، امکان آببندی مناسب، ظاهر مدرن و قابلیت استفاده در مسیرهای مختلف انتخاب ارزشمندی است. منابع فنی معتبر مانند ASHRAE نیز مزایای کانال گرد را از نظر وزن و ویژگیهای هندسی تأیید میکنند و SMACNA استانداردهای مشخصی برای طراحی و ساخت کانالهای گرد و اسپیرال ارائه کرده است. (ASHRAE Handbook)
اما یک نکته را نباید فراموش کرد:
بهترین کانال، لزوماً کانال اسپیرال نیست؛ بهترین کانال، کانالی است که با شرایط واقعی پروژه درست طراحی و اجرا شده باشد.
اگر فضای کافی دارید، ظاهر اکسپوز برایتان مهم است و به دنبال شبکهای مقاوم و منظم هستید، کانال اسپیرال میتواند یکی از بهترین گزینهها باشد. اما اگر محدودیت ارتفاع، هندسه پیچیده یا شرایط ویژهای دارید، مقایسه مهندسی با کانال چهارگوش ضروری است.
